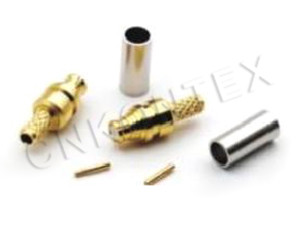

El conector coaxial de RF de la serie SMP es un componente de conexión de RF ultraminiatura de alto rendimiento con un diseño de compañero ciego push-on/snap-on, que cumple con las normas MIL-STD-348 e IEC 61169-69. Como parte central de interconexión para sistemas de alta densidad y alta frecuencia, equilibra el tamaño compacto, el excelente rendimiento eléctrico y la operación conveniente, sirviendo ampliamente a los campos aeroespacial, radar, comunicación y prueba y medición.
La serie cuenta con un rendimiento eléctrico superior adaptado a escenarios de alta frecuencia. Con una impedancia característica fija de 50Ω, soporta un rango de frecuencia de trabajo de CC a 40GHz (hasta 65GHz para modelos mejorados), adaptándose perfectamente a las necesidades de transmisión de señales de onda milimétrica y alta velocidad. Los parámetros clave son sobresalientes: VSWR es ≤1.30 para los tipos rectos y ≤1.35 para los tipos de ángulo recto, resistencia de contacto del conductor interno ≤6.0mΩ y del conductor externo ≤2.0mΩ, resistencia de aislamiento ≥5000MΩ, lo que garantiza una atenuación y distorsión mínimas de la señal.
Sus ventajas únicas radican en la capacidad blind-mate y los sistemas de retención flexibles. El diseño blind-mate permite la conexión sin herramientas sin alineación visual, compensando el desalineamiento axial y radial para evitar la tensión de la PCB. Ofrece tres opciones de retención: perforación completa, limitada y lisa, que satisfacen diferentes necesidades de retención y ciclos de enchufe, con modelos de perforación lisa que soportan más de 1000 ciclos de acoplamiento. Fabricado con procesos de precisión, adopta contactos de cobre de berilio chapado en oro, carcasa de acero inoxidable o latón y aislantes de PTFE, soportando -65 ° C a + 165 ° C y condiciones duras como vibración y niebla salina.
Ampliamente aplicado en interconexiones de placa a placa de PCB de alta densidad, módulos de RF miniaturizados, comunicación por satélite, sistemas de radar e instrumentos de prueba, se empareja con cables flexibles o semirígidos en miniatura. A medida que el equipo evoluciona hacia la miniaturización y la alta frecuencia, sigue siendo una solución fiable y de alto rendimiento para la interconexión de RF ultra-compacta, potenciando el avance de las tecnologías de alta frecuencia.
