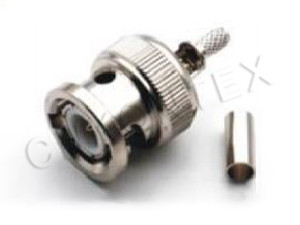

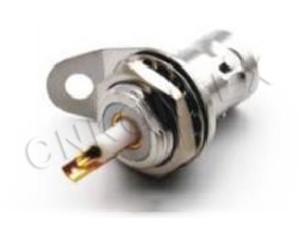

Conector coaxial de RF de la serie BNC, abreviatura de Conector Bayonet Neill-Concelman, es un componente de conexión de RF clásico y versátil que cuenta con un conveniente mecanismo de bloqueo de bayoneta. Conforme a las normas MIL-C-39012, IEC 61169-70 y GB 11315, equilibra un rendimiento fiable, una operación fácil y una rentabilidad, sirviendo como una de las partes de interconexión de núcleo más utilizadas en sistemas de RF de frecuencia baja a media en todas las industrias.
La serie cuenta con un excelente rendimiento eléctrico y una gran versatilidad. Ofrece opciones de impedancia doble de 50Ω y 75Ω: 50Ω para sistemas de comunicación y prueba de RF, 75Ω para aplicaciones de vídeo y difusión. Soporta un rango de frecuencia de trabajo de CC a 4GHz (hasta 11GHz para modelos de gama alta), con parámetros clave sobresalientes: VSWR ≤1.30, resistencia de contacto del conductor interno ≤0.2mΩ y del conductor externo ≤2mΩ, resistencia de aislamiento ≥5000MΩ, lo que garantiza una transmisión de señal estable y de baja pérdida y una fuerte capacidad anti-EMI.
Su ventaja única radica en el diseño de bloqueo de bayoneta de cuarto de giro, que permite el acoplamiento y la desconexión rápidas, sin herramientas, al tiempo que evita el aflojamiento accidental, adecuado para escenarios de enchufe frecuentes. Fabricado con procesos de precisión, adopta carcasa de latón (niquelado o dorado), contactos de cobre berilio dorado y aislantes de PTFE, soportando -55 ℃ a + 165 ℃ temperatura de trabajo y 500 + ciclos de enchufe.
Ampliamente aplicado en videovigilancia (sistemas de CCTV), instrumentos de prueba, equipos de radiodifusión, dispositivos médicos, radioaficionados y sistemas de control industrial, generalmente se empareja con cables coaxiales RG-58, RG-59. Como una solución madura y rentable, sigue siendo una opción convencional para la interconexión de RF versátil, que soporta la transmisión de señal estable en varios escenarios comerciales e industriales.
