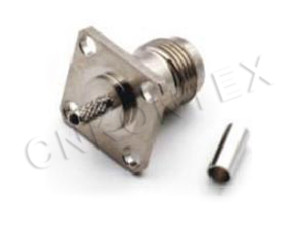

El conector coaxial de RF de la serie TNC, abreviatura del conector roscado Neill-Concelman, es un componente de conexión de RF de alta fiabilidad que cuenta con un mecanismo de bloqueo roscado de precisión. Como la versión roscada de los conectores BNC, cumple con las normas MIL-C-39012, IEC 60169-17 y GJB681A, equilibrando un excelente rendimiento de alta frecuencia, una fuerte capacidad anti-vibración y una amplia compatibilidad, sirviendo como una parte de interconexión central en sistemas de RF en entornos duros.
La serie cuenta con un rendimiento eléctrico superior con especificaciones versátiles. Ofrece opciones de impedancia doble de 50Ω y 75Ω: 50Ω para comunicaciones de RF, radar y sistemas de prueba (soportando DC a 18GHz para modelos de gama alta), 75Ω para aplicaciones de vídeo y difusión (DC a 1,5GHz). Los parámetros clave son sobresalientes: VSWR ≤1.30 para tipos rectos, resistencia de contacto del conductor interno ≤2.0mΩ y del conductor externo ≤0.2mΩ, resistencia de aislamiento ≥5000MΩ, lo que garantiza una transmisión de señal estable y de baja pérdida.
Su ventaja única radica en el diseño de acoplamiento roscado, que proporciona una conexión más firme que los conectores BNC de tipo bayoneta, resistendo efectivamente a las vibraciones y evitando el aflojamiento accidental, ideal para escenarios al aire libre y móviles. Fabricado con procesos de precisión, adopta carcasa de latón niquelado, contactos dorados y aislantes de PTFE, soportando -65 ℃ a + 165 ℃ temperatura de trabajo, 500 + ciclos de enchufe y condiciones duras como niebla salina y choque térmico.
Ampliamente aplicado en estaciones base inalámbricas, antenas, sistemas de radar, equipos aeroespaciales, instrumentos de prueba y dispositivos de comunicación al aire libre, generalmente se empareja con cables coaxiales RG-58, RG-316. Como una solución madura y de alta fiabilidad, sigue siendo una opción convencional para la interconexión de RF de alta frecuencia y anti-vibración en escenarios industriales y aeroespaciales complejos.
